摇摆式颗粒机 湿法制粒机的相关介绍

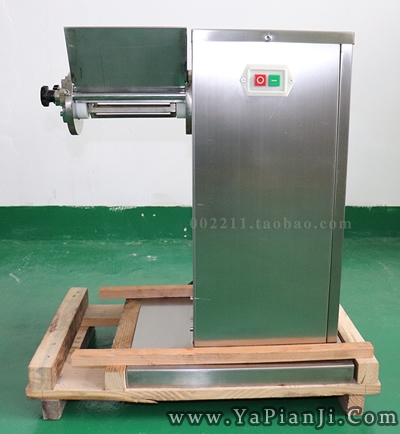

摇摆式颗粒机是目前国内常用的制粒设备,它结构简单、操作方便。机械主要部件封闭在机体内,并附有润滑系统,生产过程运转平稳。整机外型由优质不锈钢材料制作而成,外形美观简洁,容易清理,符合GMP的生产要求。
摇摆式颗粒机结构解析:

  1、机身为一独立长方体、由轴承架、减速箱、机座三大件组成,加料粉斗与轴承架连接、伸向机外,机座前端设计为伸出、着地广而平稳,因此不须安装、可任意放置室内使用。

  2、颗粒制造装置:旋转滚筒横卧装置在料斗下面,前后有轴承支座,它通过齿条的传动,作倒顺回转。端面的前轴承座为活动的,装拆时,只旋下三个螺钉,前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节,不受倒顺限制、装拆方便。

  3、减速箱:采用蜗轮传动,速比来1:12,箱内可储机油,保证齿轮润滑良好及无杂音,箱上有视镜可观察,观察运转情况及储油量,蜗轮外端,装有偏心轴,带动齿条作往复运动。

  4、筛网夹管:装置在旋转滚筒的两旁,用钢管制造,中间开有一条长槽,筛网的两端嵌入槽内,转动手轮将筛网包在旋转滚筒的外圆上,手轮内挡有棘轮撑住,松紧可以调节。

  5、机座电机:电机安装板与机座铰链连接,另一端与螺母铰接,当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、以调三角带松紧。
