技术参数：
工作容积(L)：200
电压（V）：380
搅拌浆转速(r/min)：24
倒拌角度：<105°
搅拌电动(kw)：4
倒料电机(kw)：0.75
外形尺寸 (mm)： 2000×650×1200
重量(kg)：450
简介：

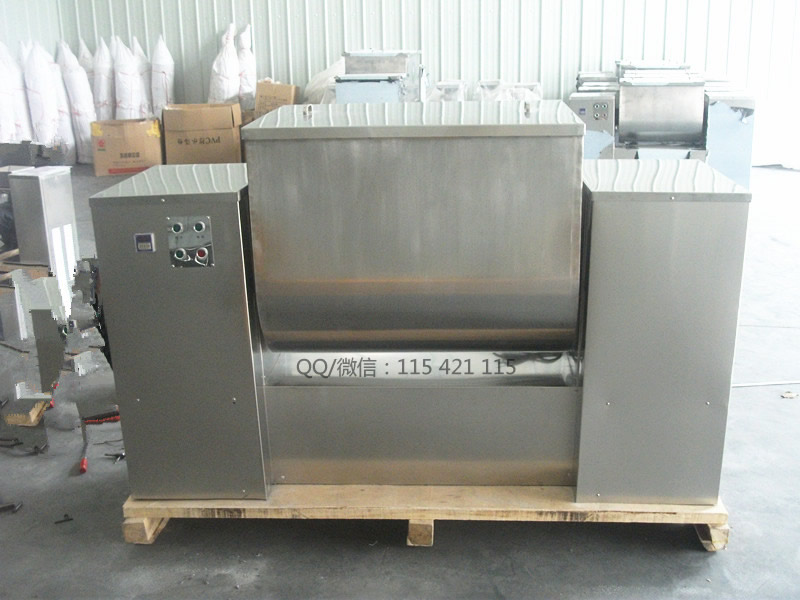

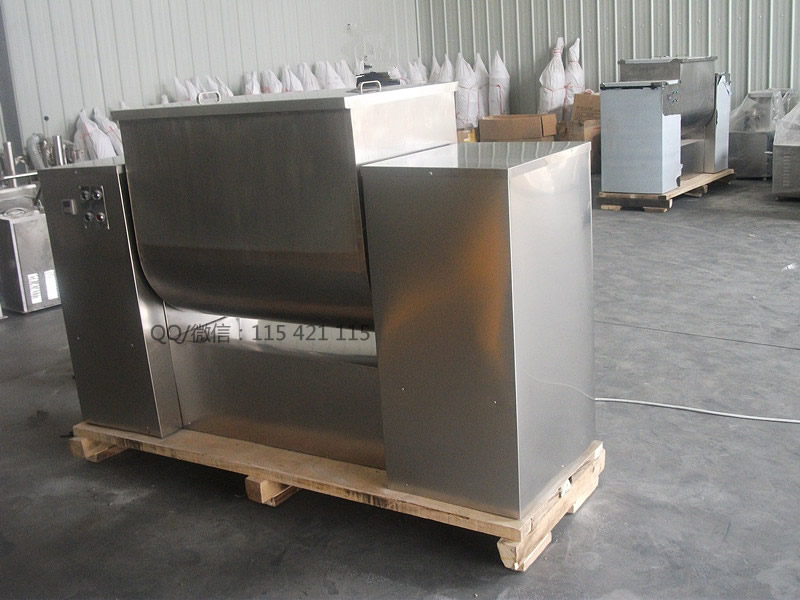

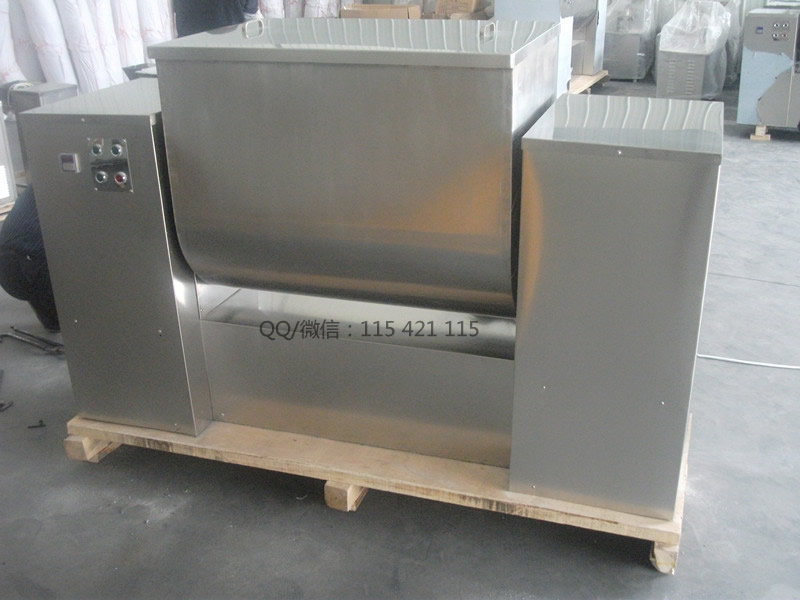

本机是内卧式槽形单浆混合机，用于混合糊状的物料，使不同质料混合均匀，并且在混合的过程中不产生物料的溶解、挥发或变质。
本机不适用于混合液体或粘度过大的物料。
适用范围：
本机可适用于医药化工粉末颗粒搅拌混合，饲料原料搅拌混合，食品原料搅拌混合等
结构特征：
1、本机为整体机座，结构坚固、运转平稳，搅拌桨及物料接触处全用不锈钢制成，有良好的耐腐蚀性，保持物料的质量和清洁，不致变色。
2、传动机构采用蜗轮、蜗杆直接传动，使用时无过大响声，并有足够的储油量，能得到良好的润滑。
构造说明：
1、搅拌减速器
本减速器系为混合机之主要传动结构，它位于机器右侧，工作时由装置在机座机内的电动机通过三角带传动蜗杆、蜗轮，以1：40的减速带动搅拌机。蜗轮
轴为空心并装有固定键，能使搅拌桨自由装拆。减速器顶上装有2个圆环螺钉，为装拆、安装使用。端盖上装有一个螺钉为高速搅拌桨定位，在出厂时已调整，一般在使用中不必再调。
2、混合槽
混合槽为U形体，采用不锈钢制造，内装搅拌桨，它横卧在搅拌减速器与倒料减速器上。
3、倒料减速器
倒料减速器为控制混合槽之定位角度，它位于机器左侧，工作时由装置在机座内的电动机通过三角带传动蜗杆、蜗轮，带动混合槽在一定的角度范围旋转，使混合物料一次倒出。
4、机座及电动机装置
机座为一整体结构，电动机装在机座内两旁的活动板上，电动机的上下可用螺杆进行调整，使三角带得到一定的松紧，保持传动力。
5、电器操纵箱
本操纵箱是控制机器的运动，它位于机械的右侧外，混合槽的传动可揿混合槽“上”“下”按钮，注意两者不能同时揿。
机件润滑：
减速器的润滑采用油浸式，其储油量必须保持在油标线上，油质必须保持清洁。如经常使用须每隔三个月换一次新油，更换时应将减速器拆洗清洁后，加上新油。
使用说明及注意事项：
1、使用前应进行一次空运转试车，在试车前应先检查机器全部连接件的坚固程度，减速器内的润滑油油量和电器设备的完整性，然后闭合总开关，通入电源，进行空运转试车。
2、空运转试车应接本说明书第15条步骤及作用要求逐项试验。在未发现不
正常的响声、轴承档发高热、减速器温度直升等不良现象的情况下，才可投入生产。
3、在运转中如需铲刮槽壁物料，应用竹木器工具，切不可用手，以免造成伤手事故。
4、在使用中如发现机器震动异常或发出不正常怪声，应立即停车检查。
5、使用负荷不要过大，一般以电动机的负荷来测定，用380V电动机在混合时的重载电流，以不超过6安培为正常，如超过负荷应立即减少混合容量。
6、搅拌桨两端轴封应保持清洁，以免造成物料发黑、变质，混合槽两端外档留有方孔，应通畅，切勿使之堵塞，以免起反压力作用，使污物渗入轴心，使槽内物料发黑、变质。
7、管理人员必须熟悉本机的技术性能、内部构造、控制结构的使用原理。运转期间不得离开工作地点，防止发生故障而损坏机件，以保证安全生产为前提。
保养说明：
1、定期检查机件，每月1-2次，检查项目为蜗轮、蜗杆、轴承、轴封等各活动部分是否转动灵活以及磨损情况，发现缺陷应及时修复，以便正常使用。
2、电器控制零件，应保持清洁、灵敏，发现故障应及时修复。
3、一次使用完毕或停工时，应取出剩余物料，刷清机器各部分的残余粉子。如停用时间较长，必须将机器全部擦干净，并用蓬布罩好。
4、搅拌桨装拆时应轻拆、稳装、轻放，以免变形损坏。
安装说明：
1、本机为整体装箱，拆箱后搬至适当的使用地方，垫平后即可使用，如地位固定可加装地脚螺钉。
2、电器线路的装置应注意电压，用户未提出者，一律定为交流380V。在接线时应注意电需机旋转方向。
3、为保证电器安全必须装接有效地线。
