简介无网孔振动筛分机

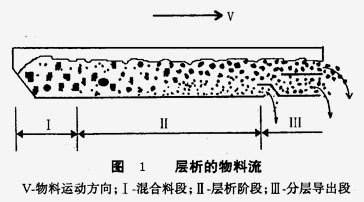

        无网孔振动筛分机工作原理:当物料在地面上自然堆成一个圆锥体时,较大的颗粒向锥底四周集中,这种现象称为偏析。自然偏析仅发生在物料局部,难以利用。当把物料放在振动的槽体中,物料不断被抛起,颗粒之间的内磨擦急剧减少,处于流态化状态。这时,物料的偏析过程大大加速,并发展为全局化的现象。对于不同粒度的同种材质组成的物料来说,偏析的结果形成上层颗粒大、下层颗粒小的有规律的分层偏析,称为层析(图1)。再在水平方向加上振动,使分层的物料不断跳跃前进,便形成分层的物料流。如果振动参数选择合理,上述现象得以持续,就可用于物料连续筛分。

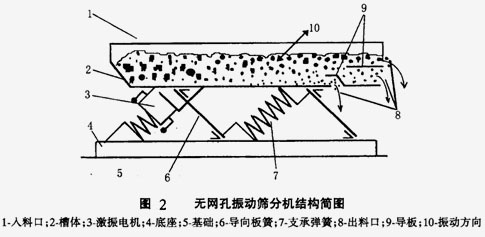

无网孔振动筛分机的结构示于图2。筛分机的主体为一平底槽2,槽底没有筛网。槽体与导向板簧6和支承弹簧7一起,构成一个单自由度振动系统。槽体下部有两个自同步反向旋转的振动电动机3;电动机转动时,偏心块的简谐激振力就激起槽体沿箭头方向10作振动。被筛分的物料从入料口1给入,物料在沿槽体跳跃前进的过程中,按粒级的不同逐渐发生层析。在物料流中,横向设有若干个导板9,它把粒级不同的各层物料从几个出料口8分别导出。导板的数目和开口高度可以调节,这样就可改变筛分的粒级和进行多粒级的同时筛分。
但是,层析现象受到很多因素的影响。如物料的颗粒形状、材质、比重、粒级分配、表面粗糙度和湿润状态,以及振动的方向、频率、振幅等参数都是影响因素,还有一些随机和未知因素。实验证明,有些物料能发生上大下小的层析,而另一些物料就没有层析,或层析不明显而不能被利用。这也是这一现象未引起重视和被利用的原因。国外有人在作研究,但至今未取得有实用价值的结果。

从学科上说,层析现象涉及到离散体动力学、振动理论、多相流等多种学科,并是交叉学科问题。该公司虽做了一些工作,并在产品开发方面取得了一定成果,但在这一领域里,理论研究和技术开发的潜力还很大。

无网孔振动筛分机:与传统的网筛相比,具有如下明显优点:根除了筛网堵塞和筛网磨破等间题;可改变筛分粒级,实现多粒级同时筛分;物料按层进行分离,流动面积大,生产率高;体积小,耗能少,有利于环保;成本低,维护容易。

无网孔振动筛分机的主要技术参数列于下表。该筛已于1998年3月用于首钢三号高炉返矿回收生产线,效果良好。
