设备应用背景旋转式

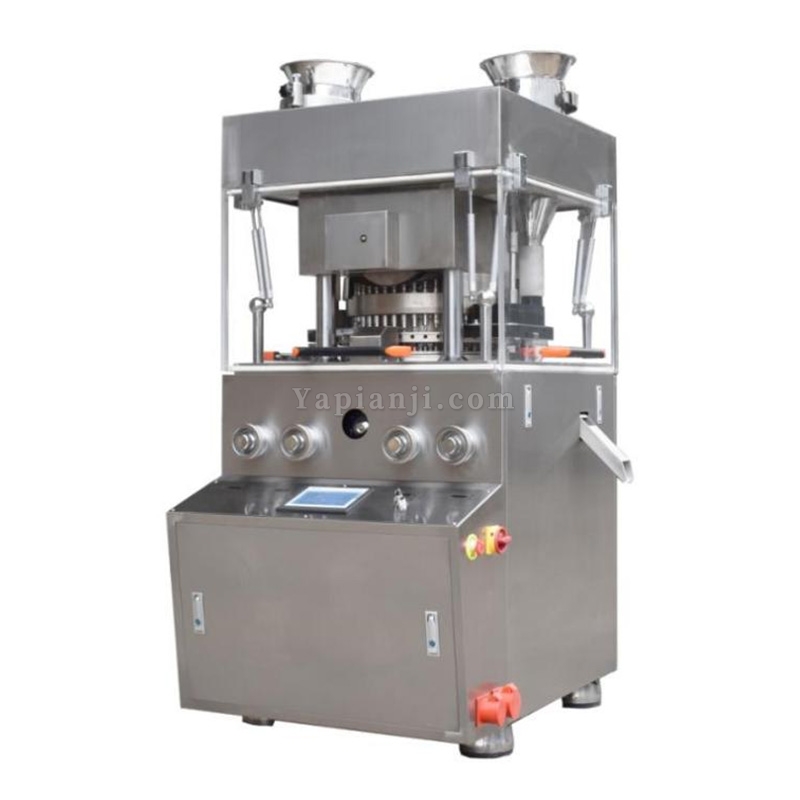

压片机是广泛应用于制药、保健食品及电子化工等行业的片剂制备设备。该设备能够将颗粒状物料自动连续压制成不同直径的圆形、异形以及带有文字、符号和图形的片状制品。
重影现象描述在生产过程中,操作人员发现压制圆形片刻字Logo片形时,片表面的字体、Logo图像或中分线出现模糊不清及叠影现象。然而压制异形片时,设备运行正常,未出现此类问题。这一现象主要集中在圆形片刻字产品的生产中。
模具结构差异分析圆形模具特性
圆形片模具在中模内具备360°旋转自由度。由于圆形截面的对称性,模具在受压过程中可以自由转动,缺乏几何约束。
异形模具特性
异形片受其几何形状限制,模具在中模内无法自由转动。这种几何约束特性使异形片在压制过程中保持稳定位置。
压片工艺流程旋转式
压片机的标准压片流程包括五个步骤:
下冲冲头从中模孔下端伸入,封住中模孔底
加料器向中模孔中填充药物
上冲冲头从中模孔上端落入并下行,将药粉压制成片
上冲提升出孔,下冲上升将药片顶出
下冲降到原位,准备下一次填充
导向装置差异异形模具导向
异形模具因几何形状需要,上冲必须安装导向键以保持位置稳定。
圆形模具导向
圆形模具通常无需安装导向键,依靠几何对称性保持位置。这正是造成重影问题的根本原因。
重影成因分析模具旋转机制
在压片成型过程中,上冲和下冲在与压轮挤压时产生旋转运动。圆形模具由于缺乏导向约束,在受压时会发生偏转。
位置偏移影响
模具旋转导致上面的字体、Logo图形与中分线在受压过程中发生位置偏移,在片剂表面形成模糊及叠影现象。
异形片稳定性
异形片由于几何约束和导向键的作用,模具位置固定,不会出现旋转问题,因此压片效果清晰正常。
设备间隙排查冲孔间隙检查
检查模具冲身与转盘上下冲孔之间的间隙是否大。间隙大导致模具在压片过程中产生不稳定性,容易发生旋转位移。
压轮间隙检查
检查上下压轮间隙是否存在窜动现象。压轮间隙大可能使模具与压轮在受压时接触点面不在中心,导致受力不均引发模具旋转。
解决方案措施降低设备转速
适当降低设备运行速度,减少模具在压片过程中的惯性作用,降低旋转发生的可能性。
增加模具阻力
在上下冲孔处涂抹少量粘性润滑油,增加模具运行阻力,减缓模具转动现象,提高位置稳定性。
压轮修复更换
检查压轮及压轮轴的磨损情况,发现间隙大或表面不平整时,及时更换或修整压轮组件,确保压轮与模具顶部接触位置准确居中。
安装导向键
解决方案,为圆形模具加装导向键。虽然圆形模具通常不需要导向键,但在出现重影问题时,安装导向键可以有效限制模具旋转,确保刻字清晰。
质量控制建议定期设备维护
建立定期检查制度,重点检查模具间隙、压轮磨损情况,及时发现并处理问题。
工艺参数优化
根据不同片剂特性,优化设备转速、压力等工艺参数,找到产品质量与生产效率的平衡点。
操作培训提升
加强操作人员培训,提高对重影现象的认识和处理能力,确保问题能够及时发现并正确解决。
结语圆形片刻字重影问题是旋转式
压片机生产中常见的质量问题,主要由模具旋转引起。通过分析成因并采取针对性措施,包括降低转速、增加阻力、修复压轮以及加装导向键等方法,可以有效解决这一问题,提高产品质量和生产效率。
